Потребительская электроника

От смартфона в вашем кармане до гарнитуры виртуальной реальности на вашей голове — весь мир миниатюрных датчиков работает, чтобы отслеживать движение и обеспечивать плавный пользовательский опыт.

Потребительская электроника

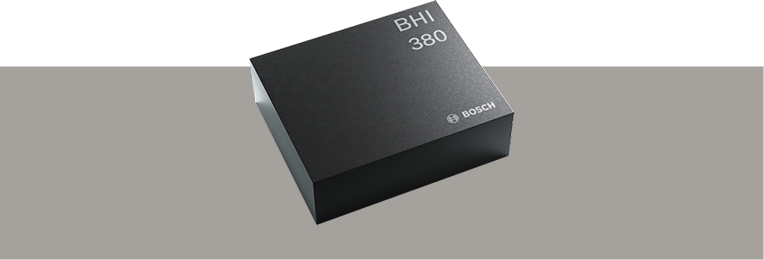

Инерциальный измерительный блок (IMU) и датчики движения

Система включает в себя трёхосевой MEMS IMU (гироскоп и акселерометр), а в некоторых моделях — магнитометр, обеспечивающий данные угла, угловой скорости, линейного ускорения и географического направления для таких функций, как автоматический поворот экрана, дополненная реальность, управление в играх и стабилизация изображения камеры. Подсистемы, связанные со стендом, — это гироскоп и акселерометр, которые тестируются на одноосевых, двухосевых или трёхосевых испытательных столах, иногда в сочетании с термокамерой. Испытания включают калибровку смещения, коэффициента масштаба, перекрёстных ошибок, а также проверку температурной стабильности, что в итоге повышает точность измерений и обеспечивает плавность и надёжность работы устройства.

Мобильные телефоны и планшеты

Модуль измерения движения игрового контроллера

Модуль включает MEMS-гироскоп для измерения быстрых поворотов запястья и MEMS-акселерометр для регистрации линейных перемещений, которые проверяются на одноосевом поворотном столе для точности угловых измерений и на вибростенде для устойчивости к механическим шумам. Сигналы с этих датчиков, а также с датчиков давления/касания, передаются во внутренний микроконтроллер (MCU) и проверяются в аппаратно-программных стендах моделирования (HIL), что обеспечивает преобразование движений пользователя в игровые команды с задержкой менее 10 мс.

Игровой контроллер движений
(Motion Game Controller)

Оптическая и цифровая система стабилизации изображения

Система включает одноосевой или трёхосевой MEMS гироскоп в сочетании с оптическим или цифровым компенсирующим механизмом для устранения нежелательных движений камеры. Подсистема — гироскоп — тестируется на поворотном стенде с медленными и быстрыми профилями движения в контролируемых температурных условиях; оценивается эффективность компенсации в различных диапазонах. Эти испытания гарантируют, что фото- и видеосъёмка останется стабильной и чёткой даже при движении или вибрации.

Фотоаппараты

Система мониторинга движений и физической активности

Система состоит из миниатюрного MEMS акселерометра и гироскопа, которые измеряют движения пользователя для фитнеса, здоровья и интерактивного взаимодействия с ПО. Подсистемы тестируются на малых одно- или трёхосевых столах для проверки точности регистрации медленных, быстрых и резких движений, а также устойчивости калибровки. Результат испытаний — высокая точность подсчёта шагов, выявления движений и ведения дневника активности пользователя.

Носимые устройства

Система измерения ускорения шага

Система применяет одно- или трёхосевой MEMS акселерометр для фиксации изменения ускорения при ходьбе, преобразуя данные в количество шагов и оценку дистанции. Подсистема — акселерометр — тестируется на стенде с имитацией повторяющихся движений (с амплитудой ускорений, аналогичной ходьбе или бегу) для оценки точности и стабильности работы в различных режимах активности. Эти испытания обеспечивают достоверность данных при мониторинге физической активности.
